dcdc轉換器電路是基于開關電源技術，通過高頻開關動作實現電壓的升降轉換。DC-DC轉換器利用電容和電感的儲能特性，通過可控開關（如MOSFET）進行高頻開關動作，將輸入的電能儲存在電容（或電感）中，當開關斷開時，電能再釋放給負載，提供所需的能量。
DC-DC轉換器通過控制開關的導通和斷開時間比例（占空比）來調節輸出電壓。具體過程：
儲能階段：當開關導通時，輸入電壓對電容或電感進行充電，儲存能量。
能量釋放階段：當開關斷開時，之前儲存的能量通過電感或電容釋放給負載，提供所需的電壓和電流。
電壓調節：通過調整開關的導通和斷開時間比例，可以控制輸出電壓的高低。占空比越大，輸出電壓越高；占空比越小，輸出電壓越低。
DC5V轉DC5V（隔離）

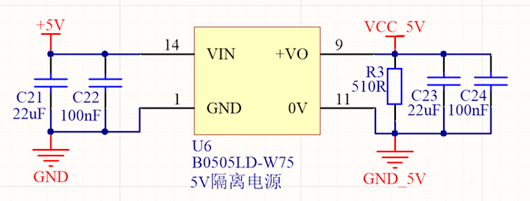

B0505LD為內部高度集成隔離電源模塊，其輸入電壓范圍為DC4.5V-DC5.5V，輸出電壓穩定為DC5V，并且輸入輸出進行隔離。
DC24V轉DC15V
URB2415D與A2415D均為高度集成的電源模塊，用于DC電源轉換；并且電源模塊輸入與輸出兩端的電容都是用于儲能和濾波。
DC24V轉DC8V
BD9673EFJ為DC-DC電源轉換芯片或IC穩壓器，其輸入電壓VCC的范圍為DC7V-DC42V，輸出電壓VOUT的范圍為DC1V-0.7×VCC。
VOUT=(R4+R7)÷R7×1.0 V
其引腳功能為：
1：Lx_外接電感輸入引腳
2：GND_接地引腳
3：VC_誤差放大器輸出引腳
4：FB_輸出反饋引腳
5：SYNC_信號同步引腳
6：EN_備用通/斷引腳
7：BST_高壓側FET驅動器的電源引腳
8：VCC_電源輸入引腳
